在高速光模塊的封裝制造中，芯片表面的污染物、氧化層和有機殘留是導致粘接不牢、鍵合失效的常見原因。傳統濕法清洗存在二次污染風險，機械擦拭則可能損傷精密芯片。低溫等離子處理技術提供了一種干式、無損的解決方案。

一、解決的具體問題

1. 芯片/PD固晶前的表面污染問題

問題表現：光芯片或探測器表面殘留拋光粉、有機物或自然氧化層，導致銀膠或絕緣膠鋪展不均，芯片粘接強度不足，甚至在后道工序中出現移位。

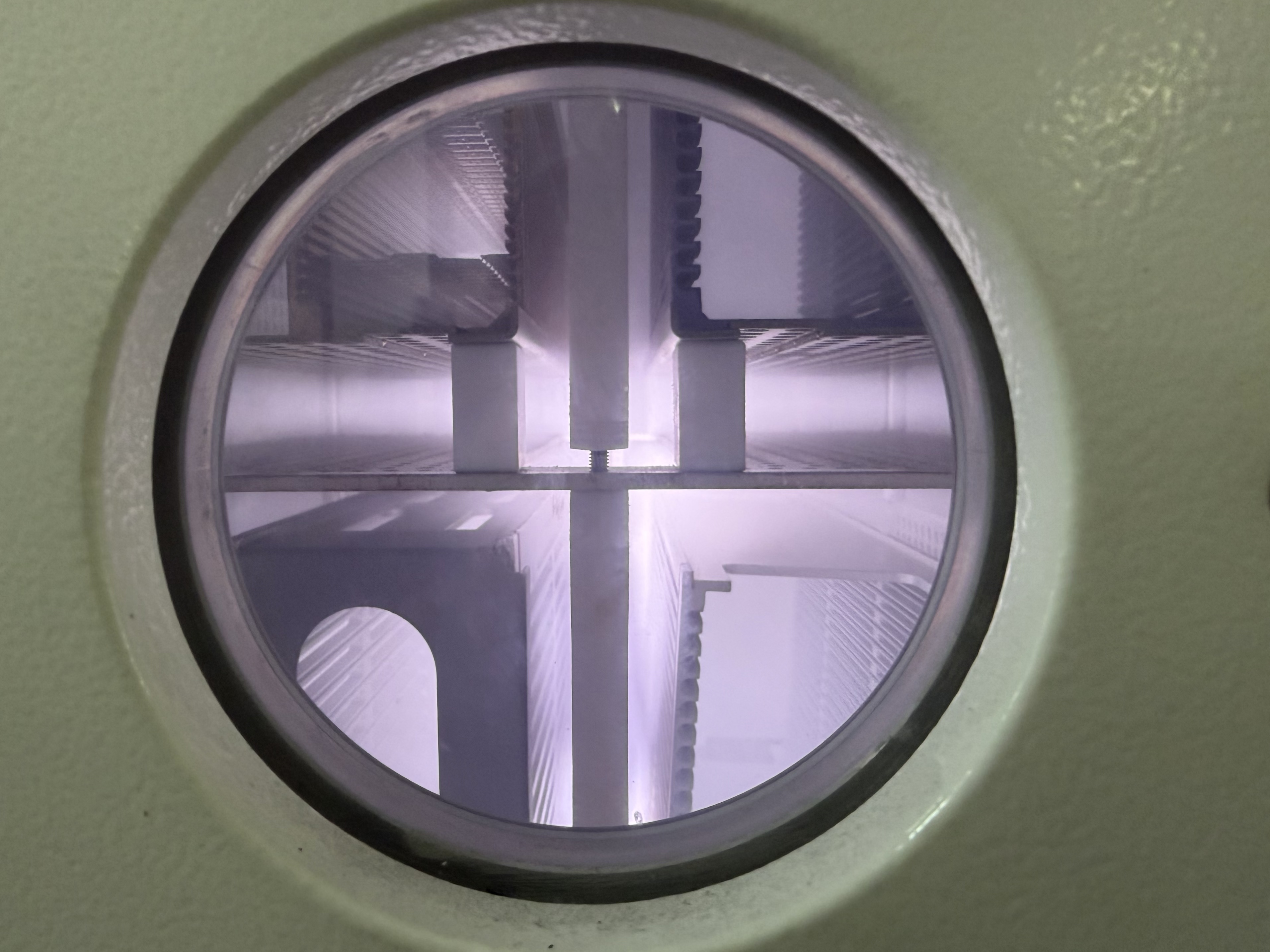

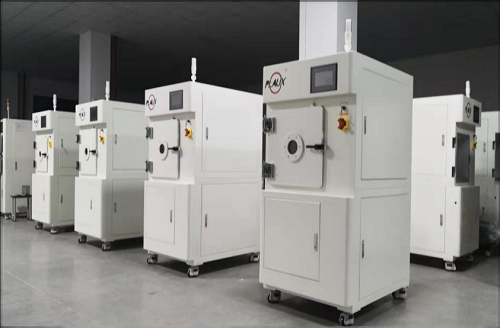

等離子如何解決：通過等離子體的物理轟擊與化學反應協同作用，在真空環境中去除納米級有機殘留和氧化層，同時活化芯片表面，使膠水能夠均勻鋪展、充分浸潤。

2. 金線/鋁線鍵合時的焊盤污染問題

問題表現：焊盤表面的氧化物、油污或助焊劑殘留，造成金線鍵合拉力不足、虛焊或脫落，嚴重影響模塊的電氣連接可靠性。

等離子如何解決：等離子處理可徹底清除焊盤表面的氧化層與有機污染物，恢復金屬表面的潔凈狀態，為鍵合提供良好的界面條件。

3. 熱敏感器件的表面處理難題

問題表現：光芯片對溫度敏感，傳統高溫烘烤或化學清洗容易造成性能劣化。

等離子如何解決：低溫等離子工藝可在不升高器件溫度的前提下完成表面清潔與活化，避免熱損傷。

二、結論

 低溫等離子處理針對光模塊芯片封裝中的粘接不良、鍵合虛焊等常見問題，提供了非接觸、無殘留、低溫安全的解決方案。
