AI 算力驅動 800G、1.6T、CPO 共封裝光模塊大批量投產，很多廠商面臨投產即高不良困境：初始耦合光功率達標，經過高低溫、濕熱、長期老化測試后批量失效，反復調試膠水、點膠軌跡、固化參數仍無改善。核心根源并非膠水、設備精度，而是肉眼不可見的表面微觀污染物與低表面能界面，等離子干式清洗從源頭根除五大行業高頻不良。

不良一：金線 / 鋁線鍵合拉力不足、虛焊脫鍵、高速信號劣化

故障表現：鍵合拉力離散度大，冷熱沖擊后金球脫落，高速傳輸眼圖畸變、接觸電阻漂移。

底層誘因：芯片 Au/Al 焊盤、基板銅墊存在有機油污、助焊劑殘留、薄層氧化膜，隔離金屬鍵合界面，金球僅物理貼合無冶金結合。

等離子解決方案

采用 Ar+H?還原性混合氣體低溫等離子，溫和剝離表面氧化層，氧氣同步分解有機物；處理后焊盤潔凈無雜質，金線鍵合拉力均值提升 30%-50%，脫鍵失效率從 8% 降至 0.4% 以內，高速信號傳輸穩定性大幅提升。

標準工序：晶圓 / 芯片解劃片→等離子清洗→固晶→鍵合。

不良二：透鏡耦合老化微位移、光功率驟降、耦合良率低

故障表現：有源 / 無源耦合調試完成后，85℃/85% RH 老化 200 小時光功率下跌 1dB 以上，透鏡出現微小偏移，大批量返工報廢。

底層誘因：透鏡粘接面、PCB 耦合位殘留脫模劑、微量油脂，基材表面能低，UV 膠水無法形成化學鍵結合，溫度循環產生熱應力分層、滑移。

等離子解決方案

氧氣等離子全域活化耦合區域，表面能提升至 70 達因以上，水滴角≤40°，UV 膠完全潤濕無縮邊、無隱形氣泡；膠水固化后粘接強度提升數倍，熱循環透鏡位移不良下降 92%，耦合良率穩定 95% 以上。

標準工序：打線完成→等離子清洗→透鏡耦合點膠固化。

不良三：封裝漏氣、水汽侵入、腔體內部腐蝕光路

故障表現：氣密測試不合格，長期戶外 / 機房使用模組內部起霧、光路金屬鍍層腐蝕，回波損耗惡化。

底層誘因：金屬殼體、密封槽、陶瓷基板表面油污、氧化層阻隔密封環氧膠，界面產生微小縫隙，水汽緩慢滲入腔體。

等離子解決方案

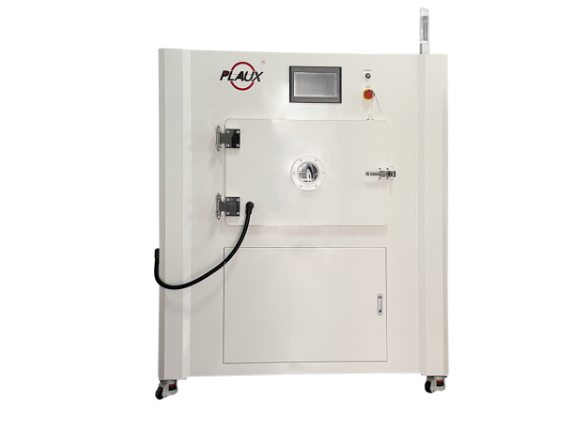

批量真空等離子同步清除殼體油污與氧化，活化密封粘接面，密封膠與基材無縫結合，模組氣密性一次性通過率接近 100%，杜絕長期水汽侵入風險。

不良四：CPO / 硅光芯片插入損耗高、耦合效率低

故障表現：硅光波導、TSV 通孔、微凸點殘留光刻膠殘?jiān)㈩w粒粉塵，光信號傳輸損耗超標，耦合效率不達標，高端算力模塊無法交付。

底層誘因：濕法清洗無法深入高深寬比微孔、波導溝槽，殘留聚合物雜質遮擋光路、增加信號損耗。

等離子解決方案

低壓 ICP 氧氟混合等離子，深入微米級微結構刻蝕去除殘膠與顆粒，全程低溫?zé)o損傷光敏波導；插入損耗降低 0.5-1.5dB，耦合效率提升 10% 左右，CPO 封裝良率從 76% 提升至 93%。

不良五：陶瓷插芯、FA 光纖陣列對接損耗超標

故障表現：光纖端面研磨后存在拋光粉殘留，對接插入損耗波動大，插拔多次性能衰減。

底層誘因：微米級研磨粉塵藏于插芯端面、V 槽縫隙，常規吹掃無法徹底清除。

等離子解決方案

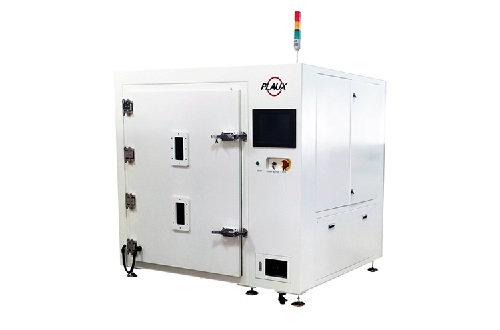

真空批量等離子無死角清潔光纖陣列、陶瓷插芯，剝離端面所有亞微米粉塵，光纖對接損耗一致性顯著提升，大幅降低光學性能返工率。

行業工藝配套補充

等離子活化具備時效性，處理完成 30 分鐘內必須完成點膠、鍵合、耦合工序，避免表面能回彈；量產建議配套全自動水滴角測試儀抽檢，數據存檔滿足通信客戶嚴苛品質審核。

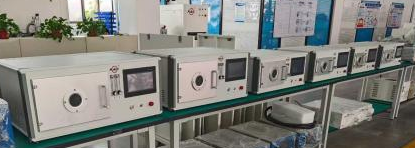

如果你工廠正面臨耦合良率低、老化批量失效、氣密測試不合格等難題，我們可上門工藝調試，針對 TO/COB/Box/CPO 不同封裝定制等離子工藝方案，微波低損傷機型適配高端高速光芯片、光學透鏡，一站式降低報廢損耗，有工藝難題隨時溝通！
