COB 是當前 400G/800G 主流高速光模塊封裝方案，VCSEL 陣列芯片直接貼裝在 PCB 高速載板，集成 FA 光纖陣列、微型透鏡、FPC 排線。整條產線有多處不可省略的等離子預處理節點，直接決定耦合良率與長期老化可靠性。
COB 標準簡化工藝流程
PCB 載板 SMT 貼片 → 等離子清洗① → VCSEL/TIA 芯片固晶 → 固化 → 等離子清洗② → 引線鍵合 → FA 光纖陣列預處理 → 等離子清洗③ → 透鏡耦合、光纖陣列點膠 → LCP 支架組裝 → 等離子清洗④ → 整體灌封 / 密封 → 光學性能、老化測試
工位①：PCB 載板 SMT 之后、芯片固晶前
處理對象：PCB 高速載板芯片貼裝區域、焊盤污染物：SMT 助焊劑殘留、阻焊樹脂殘渣、板面微量油污工藝目標：清除有機雜質，提升銀膠鋪展能力，防止大功率工作下芯片脫晶、散熱空洞、溫升超標。
工位②：芯片固化完成、金線鍵合前（核心工位）
處理對象：光芯片電極焊盤、PCB 鍵合焊盤污染物：劃片殘留有機物、焊盤氧化層
工藝目標：氬氫等離子溫和去氧化，保證金線穩定冶金結合，減少虛焊、高速信號阻抗漂移、眼圖畸變。
工位③：FA 光纖陣列、透鏡耦合點膠前
處理對象：FA 光纖陣列 V 槽、微型透鏡、耦合區域 PCB 板面污染物：光纖研磨陶瓷粉塵、鏡片表面納米油污工藝目標：等離子深入狹小 V 槽清除亞微米粉塵；活化粘接界面，UV 耦合膠充分浸潤，避免冷熱循環光纖移位、透鏡滑移，穩定光路回波損耗。
工位④：外殼、支架密封灌封前等離子活化
處理對象：LCP 透鏡支架、塑膠密封件、殼體粘接區域污染物：注塑脫模劑、組裝過程吸附雜質工藝目標：提升惰性塑膠表面能，密封膠無縮邊，杜絕模組漏光、水汽侵入造成光路失效。
COB 量產工藝方案建議

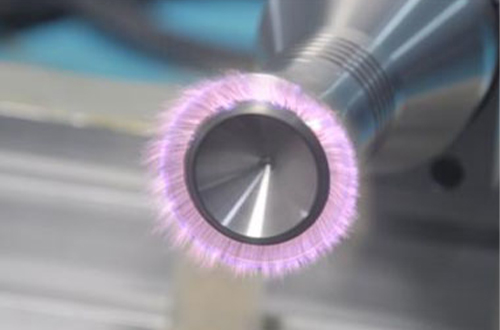

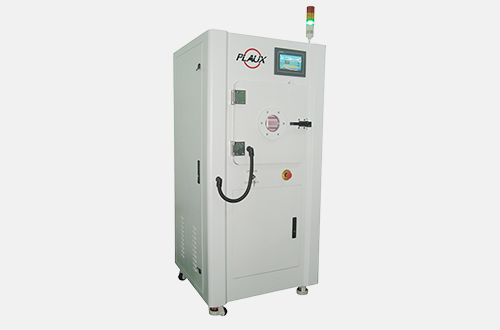

高端 800G COB 全自動產線優選在線自動化微波等離子清洗機；推薦標準配套流程：USC 干式超聲波除塵 → 微波等離子清洗 → 水滴角抽檢，形成品質閉環管控。
總結
COB 產線耦合良率波動、光纖移位、芯片脫晶等問題，合理規劃等離子工位即可顯著改善。可根據產線自動化布局定制軌道式在線等離子設備，免費寄樣測試工藝效果，歡迎各大高速光模塊封裝廠對接！
