在新能源汽車、光伏儲能、工業變頻領域，IGBT功率模塊是電能轉換與控制的核心核心器件。隨著新能源車企800V高壓平臺普及、儲能設備長效運行標準升級，市場對IGBT模塊的散熱性能、結構穩定性、使用壽命提出了車規級嚴苛要求。

但在傳統IGBT封裝生產中，焊接空洞、引線脫鍵、灌封分層、濕熱漏氣四大不良問題始終是量產痛點，不僅拉低產品良率，更會導致模塊過熱、功率衰減、后期失效，埋下整車電控、儲能設備的安全隱患。

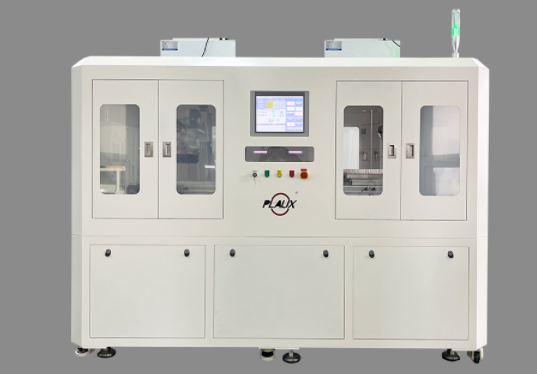

傳統超聲波清洗、濕法化學清洗，存在藥液殘留、基材腐蝕、死角清潔不到位等短板，已經無法滿足高端新能源IGBT的封裝標準。如今，真空等離子表面處理工藝已成為行業標配，通過四道關鍵工位全覆蓋，從源頭解決封裝核心缺陷，筑牢IGBT模塊可靠性壁壘。

一、DBC陶瓷基板預處理：根治焊接空洞，提升散熱效率

DBC陶瓷覆銅板是IGBT模塊的核心散熱載體，氧化鋁、氮化鋁陶瓷基板的覆銅面，在沖壓、裁切、存儲過程中，極易附著脫模劑、微量油污、銅氧化層和粉塵雜質。

這些肉眼難以察覺的污染物，是IGBT固晶焊接、銀燒結工藝出現空洞的核心誘因。空洞過大會直接阻斷熱傳導路徑，導致芯片工作溫度異常升高，長期運行出現功率衰減、熱擊穿燒毀等故障。

通過真空等離子混合氣體處理，可實現精準清潔改性：氧氣氧化分解各類有機油污，氬氣物理轟擊去除表面粉塵微粒，氫氣還原銅面氧化層。全程低溫干式處理，無藥液殘留、不腐蝕精密銅層，處理后基板表面能大幅提升，焊料、銀漿浸潤性均勻穩定。

經該工位處理后，IGBT焊接空洞率可嚴格控制在1%以內，散熱一致性大幅提升，完全滿足車規、儲能大功率模塊的散熱要求。

二、IGBT芯片固晶前處理：杜絕虛焊，強化芯片貼合度

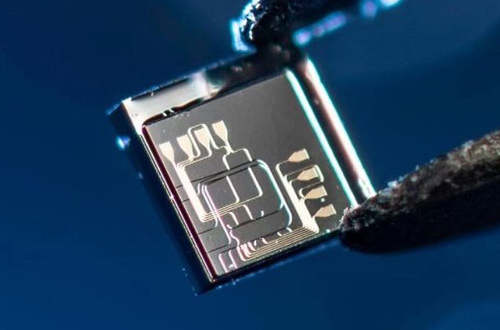

IGBT裸片、FRD續流二極管芯片在晶圓劃片、裂片工序后，表面會殘留藍膠殘?jiān)⒐璺鬯樾肌⑽⒘坑椭鹘y(tǒng)清洗方式難以徹底清除微米級雜質，殘留在芯片背面，會導致芯片與焊料、銀燒結層貼合不緊密，出現局部虛焊、分層問題。

設備工作運行時，虛焊位置會產生嚴重?zé)嶙瑁斐尚酒植窟^熱，頻繁觸發過溫保護，甚至直接燒毀模塊。

真空等離子可在低溫?zé)o損狀態下，徹底剝離芯片表面的微殘?jiān)⑽㈩w粒，不會損傷芯片有源功能區。同時活化芯片表面，大幅提升焊接材料的鋪展性與貼合力度，讓芯片固晶層無縫貼合，從源頭規避虛焊、局部過熱等量產不良。

三、引線鍵合前活化：解決脫鍵虛焊，提升電氣穩定性

鋁絲、銅帶鍵合是IGBT電氣連接的關鍵工序，也是封裝不良的高發工位。IGBT芯片鋁焊盤極易在空氣中氧化，形成一層致密的氧化鋁絕緣薄膜，這層氧化膜會直接導致鍵合拉力不足、焊點虛接、附著力差。

新能源設備長期處于高低溫沖擊、高頻震動工況下，普通鍵合焊點極易出現脫絲、開裂、接觸電阻變大等問題，最終引發電控故障、設備停機。

行業主流采用氬氫真空等離子工藝，精準還原去除鋁焊盤氧化層，徹底清潔鍵合區域微雜質，同時激活基材表面活性。經過處理的焊點，鍵合拉力可提升35%以上，焊點均勻飽滿、一致性強，可輕松通過-40℃~150℃上千次高低溫循環、機械震動測試，徹底解決脫鍵、虛焊頑疾。

四、灌封塑封前腔體活化：防止分層漏氣，保障長期可靠性

IGBT模塊殼體、陶瓷側壁、金屬底座在組裝過程中，會殘留微量粉塵、脫模劑、有機油污。在后續硅凝膠灌注、環氧樹脂塑封工序中，這些污染物會導致膠體與基材附著力不足，出現灌封分層、內部氣泡、膠體剝離等問題。

一旦出現分層縫隙，空氣中的水汽、濕氣會侵入模塊腔體，腐蝕芯片與電路結構，造成漏電、擊穿、老化失效，大幅縮短IGBT使用壽命，無法滿足新能源設備長效運行需求。

通過真空等離子對整個封裝腔體、粘接面進行全方位清潔活化，可徹底去除界面污染物，提升基材表面能，讓硅凝膠、環氧樹脂緊密貼合腔體與基板，無氣泡、不分層，有效保障模塊氣密性、防潮性，大幅提升產品耐濕熱、耐老化性能。

結語

對于新能源IGBT功率模塊而言，等離子表面處理早已不是可選的輔助工藝，而是解決空洞、虛焊脫鍵、灌封分層、氣密性不足四大核心痛點的剛需工藝。四道關鍵工位層層把控，覆蓋基板、芯片、鍵合、封裝全流程，既能有效提升產品良率、降低量產返工成本，更能全面拔高IGBT模塊的散熱性能、電氣穩定性與長期可靠性，完美適配新能源汽車、儲能、光伏等高端應用場景的嚴苛標準。
